Descrizione
Spessori consigliati

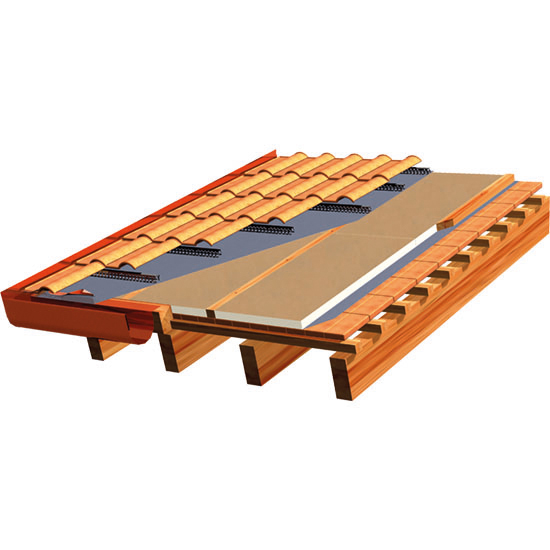

Stratigrafia

solaio in tavelle su struttura in legno
dente di arresto e grondaia
strato di diffusione del vapore impermeabile all’acqua
STIFERITE GT
(alternative: STIFERITE Class S)
listelli
telo impermeabile all’acqua e permeabile al vapore
profilo omega STIFERITE per la ventilazione e l’ancoraggio di tegole o coppi
profilo di ventilazione con parapasseri a pettine
manto di copertura in coppi o tegole

Indicazioni e avvertenze
Il profilo metallico di ventilazione e l’elemento parapasseri fanno parte degli accessori previsti dal Sistema Isoventilato.

I tetti ventilati (v. norma UNI 9460/2008) contribuiscono a migliorare la durabilità degli elementi di copertura in laterizio, evitano il ristagno di condensa in prossimità degli elementi di copertura e limitano il surriscaldamento estivo.

l teli impermeabili proteggono dall’acqua il fabbricato prima del completamento del manto in coppi o tegole e, in caso di rotture accidentali, assicurano la necessaria impermeabilità.

v. anche Sistemi di posa e fissaggio

Nelle tabelle indichiamo gli spessori di pannelli STIFERITE consigliati in funzione:

delle diverse Zone Climatiche,
dei limiti di trasmittanza fissati dalla legislazione in vigore
della seguente composizione della struttura*:

Spessori consigliati STIFERITE GT
Zona Climatica	DM 26/6/2015 Nuovo	DM 26/6/2015 Riqualificazione	Detrazione Fiscale 65% DM 26/10/2010
A	70 mm	70 mm	70 mm
B	70 mm	70 mm	70 mm
C	70 mm	70 mm	70 mm
D	90 mm	90 mm	90 mm
E	100 mm	90 mm	90 mm
F	110 mm	100 mm	100 mm

Spessori consigliati STIFERITE Class S
Zona Climatica	DM 26/6/2015 Nuovo	DM 26/6/2015 Riqualificazione	Detrazione Fiscale 65% DM 26/10/2010
A	80 mm	80 mm	80 mm
B	80 mm	80 mm	80 mm
C	80 mm	80 mm	80 mm
D	100 mm	100 mm	100 mm
E	110 mm	100 mm	100 mm
F	120 mm	110 mm	110 mm

NB: per il calcolo sono stati utilizzati materiali e spessori di comune impiego. Per una valutazione corretta delle prestazioni termiche delle strutture si consiglia di utilizzare il programma di calcolo disponibile online inserendo spessori e caratteristiche dei materiali utilizzati (v. Trasmittanza termica e verifica della condensa con metodo di Glaser)
